产品简介

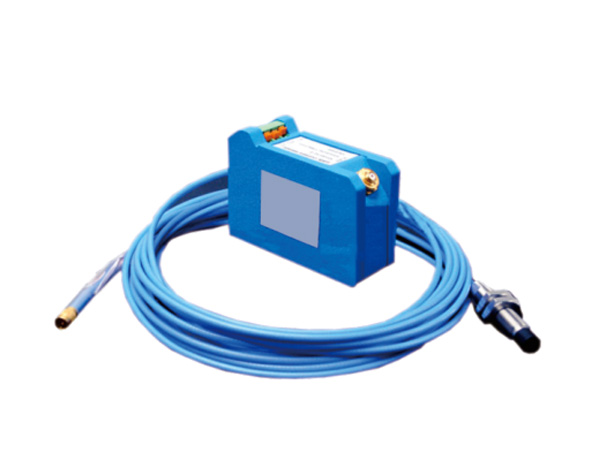

ZDZC6305电涡流传感器主要用来测量轴向位移和径向振动,也可作为键相测量。把ZDZC6305电涡流传感器和延伸电缆连接在一起，组成一个完整的系统时，前置器就会输出一个电压信号，此电压信号正比于探头断面与被测断面的距离。每套ZDZC6305电涡流传感器都具有互换性，可任意连接探头、延伸电缆、前置器。

技术参数
使用温度范围:-40~200C。
前置器输入:接收一个非接触式的ZDZC6305电涡流探头和延伸电缆电源:-24 Vdc to -26 Vdc,最大12 mA 电流
若工作在比-23.5 Vdc更低的电压线性量程将减小输出纹波:小于5 mV
输出阻抗: 50 Q
前置器输出连接线建议使用3芯0.2mm到1.5mm(16 AWG到24 AWG)屏蔽线前置器输出到仪表之间的最大传输长度305米(1,000 feet)线性量程:1 mm(80 mils).
线性起始距离:0.6mm
线性范围:0.6 to1.6 mm
建议安装间隙:1.6 mm
增量灵敏度:7.87 V/mm (200 mV/mil)2%
包含互换误差整个线性范围内测量步长为0.125mm (5 mils)
线性误差(DSL): 低于0.01mm
探头温漂: -35°C到 +200°,增量灵敏度7.87 V/mm(200 mV/mi)变化小于5%,对应位移变化小于0.03mm:
频率响应:0-10 Hz(-3 dB)
被测体为平整面时最小直径:15.2 mm (0.6 in)
被测体为轴时最小直径:50.8 mm (2 in),建议76.2 mm(3 in)

替代进口产品定货参考信息
